　　技術紹介　＞　電子部品用硝子（ガラス）加工

ガラス製ドーナツ形基板を「たこ焼き」式で連続加工

一方向からの孔あけでハマ欠けが無い

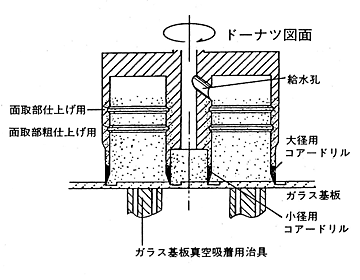

特許ドーナツ基板切り出し工具は、大径と小径を組み合わせたＷコアードリルと粗・仕上げの面取りが一体になっています。（特許）

大径・小径のドリルは一体で、螺旋（らせん）状に掘り進み、抜け際で減速し、一方向からの孔あけでありながら、抜けハマの小さいドーナツを作ります。
面取部の粗・仕上げ研削を、輪郭運動による内外周同時研削（実用新案）によって行います。

即ち、一方向からの「Ｗコアーリング」と、続けて「内外周と上下の面取」の同時研削を、粗仕上げ・仕上げと連続して行います。例えば、ワンウェイ孔あけ機KS-1のテーブルに、ハニカム状にパターン処理の行われた大板（最大1,000×500）を、真空吸着治具にセットしてスタート釦を押せば、画像処理による位置補正が行われて、品質・精度ともに高いロータリーエンコーダーを、一回で大量に採ることが可能です。
